GRP1000 IMS軌道 幾何狀態測量?jī)x（快速、精密型）
軌道幾何狀態測量領域革命性的產品， 兼顧精度與效率，一經推出，即受到廣泛的好 評與認可。

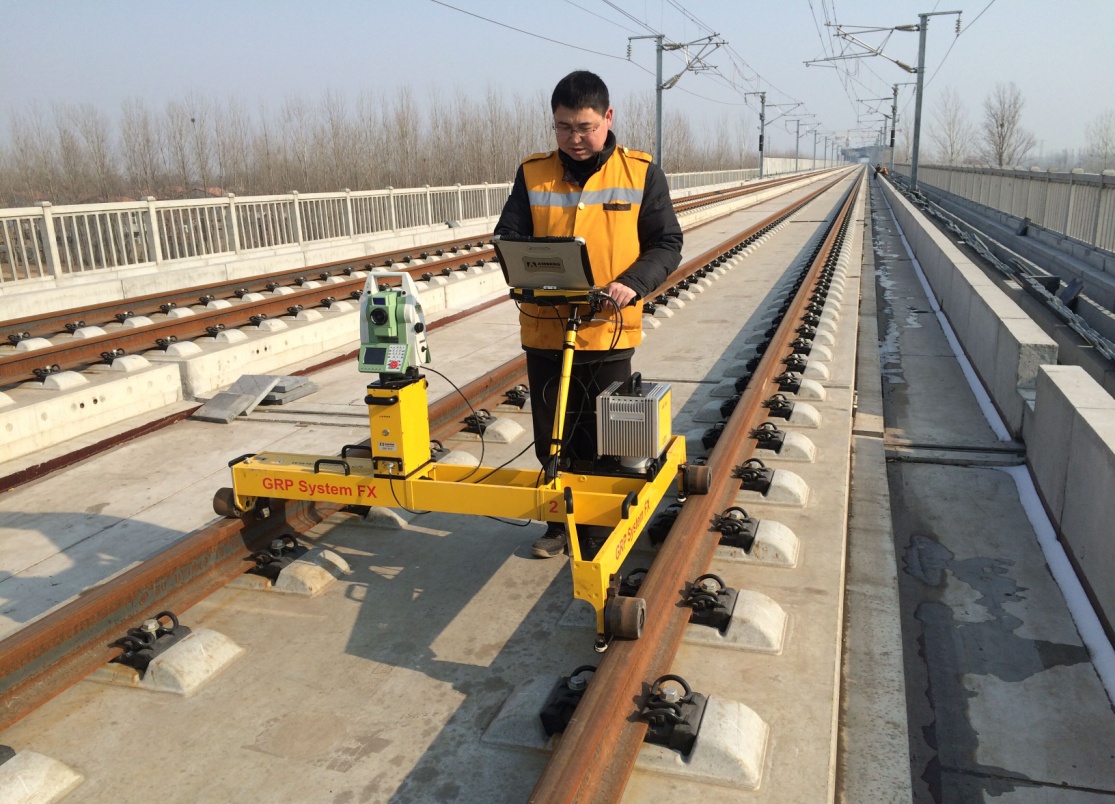

高精度慣導測量模塊與全站儀集成到一 個測量小車上，可快速、精密測量軌道幾何參 數。既可代替軌道檢查儀用于軌道幾何狀態 日常巡檢，又可用于指導軌道精調作業（扣 件更換或大機搗固），上線便捷，測量效率 高。測量結果可導入到DTIS高速鐵路檢測信 息管理系統，進行軌道模擬調整及檢測數據管理。對于有砟軌道精調，測量結果還可導入大機 WinALC控制系統，實現大機數字化作業。
主要特點：
精度高：高精度慣導可保證120m弦1mm的相對測量精度，輔以全站儀絕對約束，可到達 300m弦1mm的相對測量精度及優于1mm的絕對測量精度。
效率高：小車動態推行，慣導模塊連續記錄軌道參數，每間隔120m使用全站儀測量6-8個 CPⅢ絕對約束一次，全站儀采用最新的非整平測量技術，節省大量時間，整機作業效率根據 約束方式不同達2~4km/h。
操作簡便：采用最新的軟件設計，界面簡捷、友好，無須專業人員即可操作。
數據處理智能：數據后處理軟件全面升級，有砟軌道起、撥道量數據智能優化，無砟軌道自動 計算扣件調整量。
TGS FX hand-pushed trolley | Battery | ||
Stationing | Photoelectric counter measurement method | Battery working time | BRT,LT16-12,Li,16.8V,13Ah |
Accuracy of Stationing | ＜0.2％ | Working Time | 24h (with 2 batteries) |
Resolution of Stationing | 5mm | PC | CF-19 Li Battery 10.65V 5.4Ah |
Gauge Types（mm） | 1000,1067，1435，1520/24,1600,1668/76 | Battery Working Time | 9h (with 2 batteries) |
Measurement Range | -25mm/+65mm tangent displacement sensor | Working Conditions | |
Gauge Measurement Accuracy | ±0.3mm(indication error) | Temperature | -20℃~+50℃ |
Super Elevation | High precision tilt sensor | Humidity | 80％，no condensation |
Measurement Range | ±10°(±225mm for 1435mm standard gauge) | Measurement Efficiency | |
Accuracy | ±0.3mm(indication error for 1435mm standard gauge) | Measurement Mode | Dynamic |
TPS | LEICA TPS 1200/TS15/TS16/TS30/TS50 | Distance of Each Setup | Multiple mode with distance 120m |
AMU 1030 Unit | Efficiency | 2km/h (multiple point mode for slab track) 2km/h (multiple point mode for ballast track) 3~4km/h (single point mode for ballast track) | |
Data Update Frequency | 100Hz | Data Interface with Tamping Machine | |
Measurement Accuracy | 0.1mm mean square error (chord length=10m) | Type of Tamping Machine | DC32/DCL32/DWL-48 ETC. with WinALC system |
0.5mm mean square error (chord length=30m) | Measurement accuracy | ||
1.0mm mean square error (chord length=70m) | Overall accuracy | 1mm(without considering the error of CPs ) | |
Weight of the whole system | 40.4kg
| ||
