一、應用背景
站區道岔測量和區間線路測量相比，有以下特點：精度要求更高、軌距有加寬、尖軌要密貼、導向軌切換。新建線路道岔數量、型號眾多、區間線路測量任務繁重，對測量設備的精度和效率提出了更高的要求。在這種背景下杭州工務段新購置了一臺GRP1000IMS設備，在杭黃鐵路（上海鐵路局管段內）進行精調搗鼓作業。
二、 應用概況
作業范圍：杭州南線路所、楊村橋線路所、富陽站、桐廬站、千島湖站、建德站、區間線路；道岔型號：CNTT18#道岔、CNTT42#道岔、國產18#道岔；
到目前為止，利用GRP1000IMS設備進行的長軌靜態精調搗鼓作業已經完成，正在進行聯調聯試。
三、測量作業
1. 由于測量范圍包含岔區，軌距和導向軌要手動進行定義

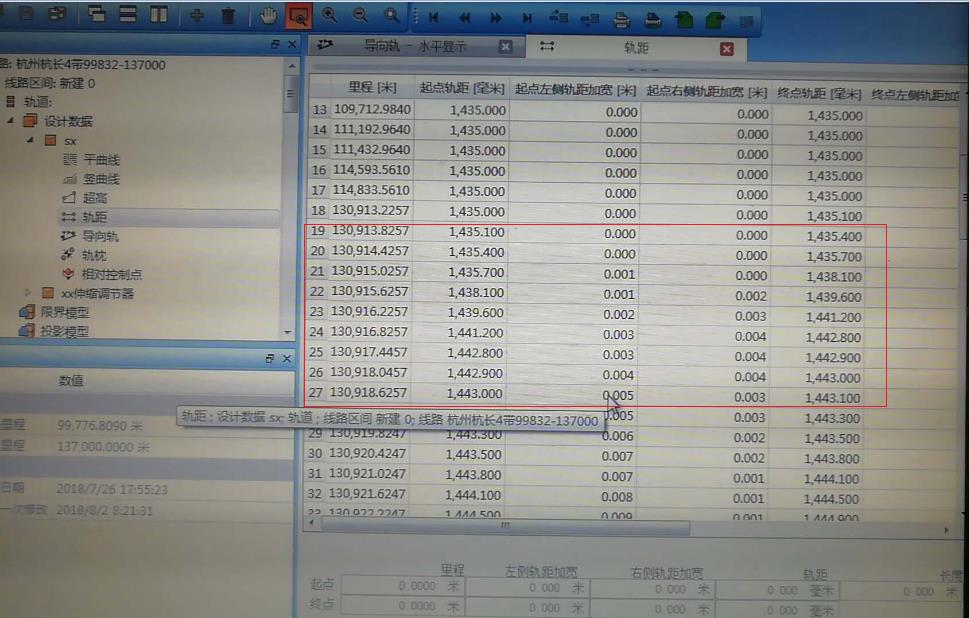

? 軌距：加寬區域按照里程輸入每根枕木的左右側加寬值，非加寬區域根據平曲線定義里程范圍，軌距為1.435

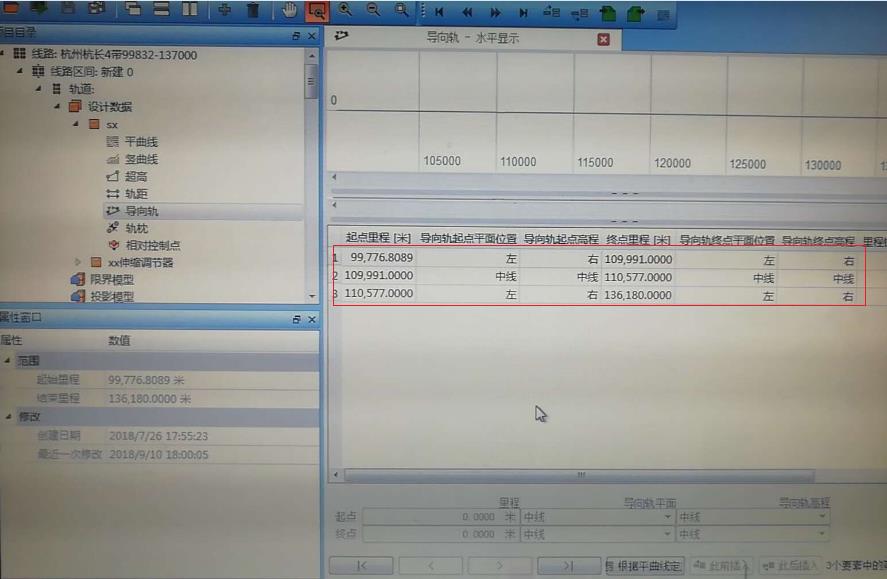

? 導向軌：根據道岔里程范圍手動定義直尖軌為平面導向軌（道岔前后根據實際情況延長），區間軌道根據客戶要求自定義。

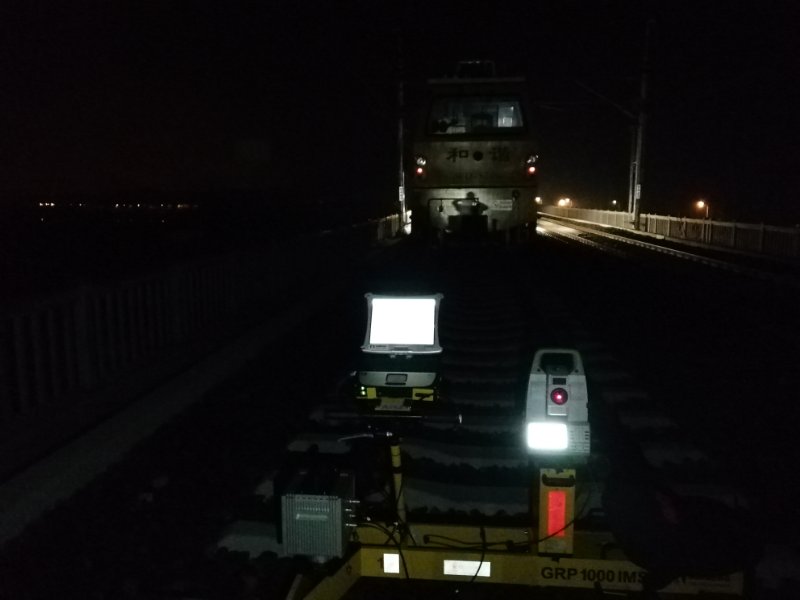

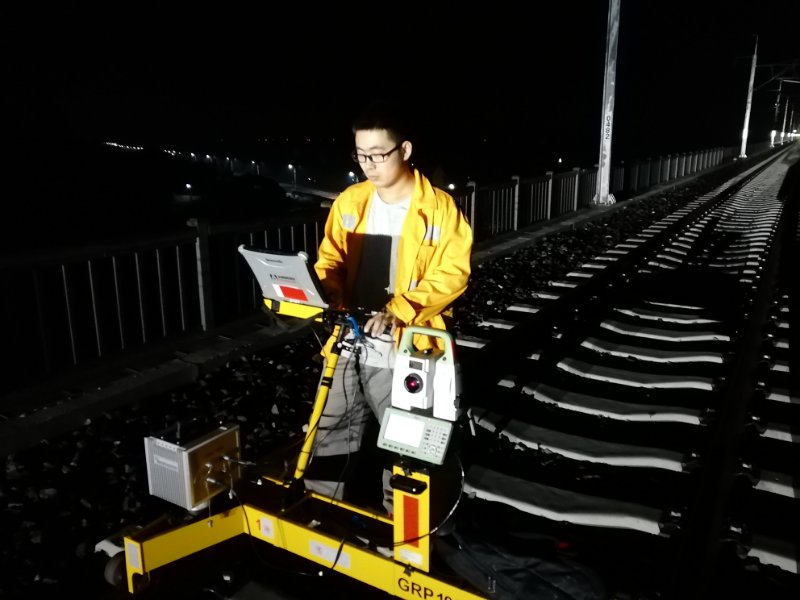

2. GRP1000IMS是相對加絕對的測量原理，慣導測量軌道三維軌跡；小車測量軌距和超高；全站儀每隔60米（無砟）/120米（有砟）利用非整平設站對小車絕對定位，作業結束后，通過軟件對原始數據進行預處理，
得到軌道的實測三維絕對坐標。
? 測量模式采用多點約束
? 設站要求：參與計算的控制點不少于6個，網形要好，保證小車前后左右都有要點
? 推行速度不宜過慢或者過快，建議1.5~2.0米/秒
? 推行過程中盡量不要退回或者長時間停滯
四、數據分析
1. 軟件可以根據現場作業需要導出各種樣式的報表，杭黃現場進行大機搗鼓作業，軟件導出相應的GEO線性文件、VER起撥道量數據文件、SYN 控制點里程文件。

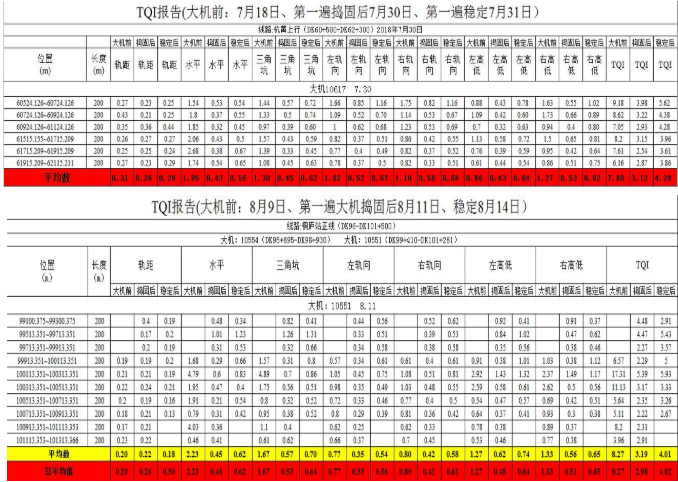

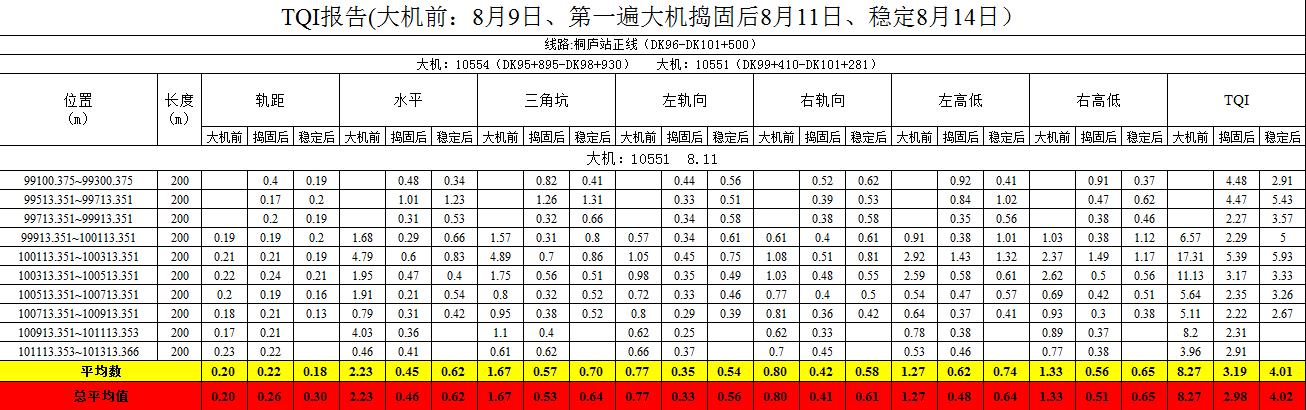

2. 根據測量數據指導搗鼓作業，搗鼓前后的TQI對比。
3. GRP1000IMS小車和上海四維小車再同一地段的測量數據對比

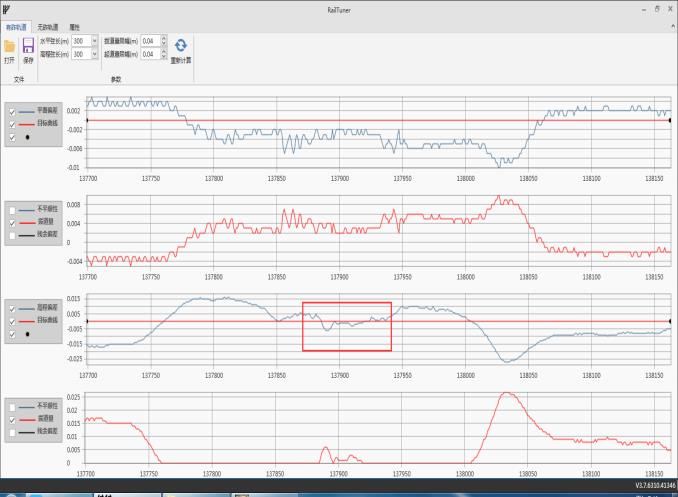

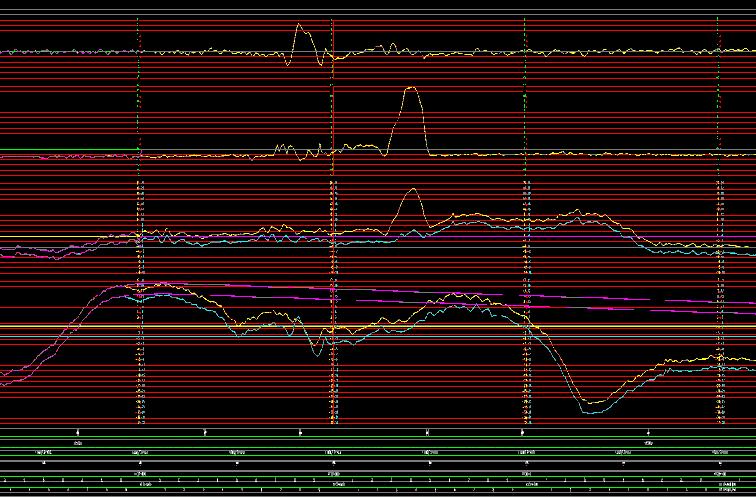

N6道岔（Amberg） N6道岔（四維）
安伯格：最低點：DK137+889(-6mm) 最高點：DK137+875(5mm)
四維：最低點： DK137+890(-7mm) 最高點：DK136+872(7mm)分析：建德站上行大里程道岔Amberg與四維方案的線型和最高最低點基本一致，相差1~2毫米
五、結論
通過搗鼓前后的TQI對比，說明小車指導大機搗鼓效果明顯，而且滿足了不同工況下高精度，高效率的要求，無論從現場測量作業還是內業數據處理方面極大的簡化操作流程，幫助工務測量人員提高了工作效率。
